稳磊减震产品案例专篇: 摩擦型阻尼器、轴向金属阻尼器 ——云南蒙自市朝阳学校建设项目(幼儿园-高中)
浏览次数:2074发布时间:2021-08-19

近二十年来,减隔震技术广范围地应用于工程项目中,同时,新型减隔震技术层出不穷,百花齐放。不少减高校、科研机构积极投身于减隔震行业产品研发和技术服务,减隔震企业不断涌现并积极努力,稳磊减震依托昆明理工大学,持续对减震产品进行研发,常见减震产品有:屈曲约束支撑、金属阻尼器、粘滞阻尼器等,本公司研发新型轴向金属阻尼器和摩擦型阻尼器,实现减震产品的创新、且具有特色的连接形式,提高了项目的安全性、抗震性能的稳定性,为结构抗震保驾护航。


一、项目概况

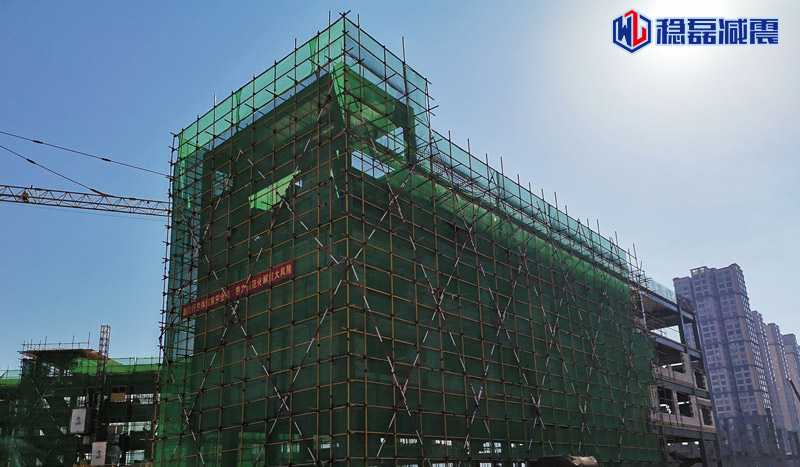

蒙自市朝阳学校建设项目(幼儿园-高中)位于蒙自市朝阳路与贲古路交叉口东南侧,由2栋6层的宿舍楼、1栋5层的行政综合楼、1栋4层的幼儿园、1栋4层的综合食堂、4栋4层的教学楼(小学-高中)、1栋1层的风雨操场、地下车库和连廊等建筑组成。占地面积65170㎡,总建筑面积70046.18㎡,总投资24353.93万元,建筑高度最高为26.4m。教学楼内设幼儿园24个教学班,学位720人;小学部36个教学班,学位1440人;初中部30个教学班,学位1350人;高中部30个教学班,学位1350人;总计学位4860个学位。朝阳学校作为“1271”工程项目之一,是提升蒙自教育教学质量的重要民生工程。




二、减震阻尼器选型

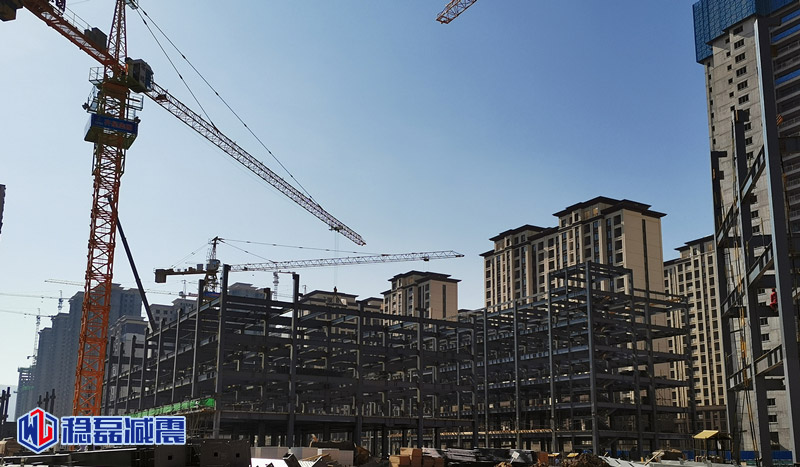

该项目结构体系为钢结构,抗震设防烈度为7度(0.1g)共计采用摩擦型阻尼器597套,轴向金属阻尼器4套。本项目之所以采用摩擦型阻尼器和轴向金属阻尼器技术,主要考虑的方面是:1)该项目为重点设防项目,抗震设防烈度虽仅为7度,但根据《云南省隔震减震建筑工程促进规定》必须采用减隔震技术,增强结构的抗震性能及安全储备度;2)钢结构体系相对比较柔,加大的变形有利于摩擦型阻尼器摩擦耗能,对结构附加阻尼比,消耗地震能量,可以更好地实现结构耗能需求目标。3)本项目局部采用轴向金属阻尼器替代普通支撑,提高其结构强度和刚度,一方面克服和避免传统普通钢支撑所存在的诸多缺陷或弊端(诸如:失稳问题、长细比限制导致的支撑断面过大、用钢量偏高等)。另外一方面轴向金属阻尼器可以实现地震时耗能。





三、阻尼器安装

根据本项目特点,编制专项减震产品施工方案。摩擦阻尼器连接形式主要有两种:钢悬臂式和支撑式;轴向金属阻尼器采用对接焊接形式。如下图所示:

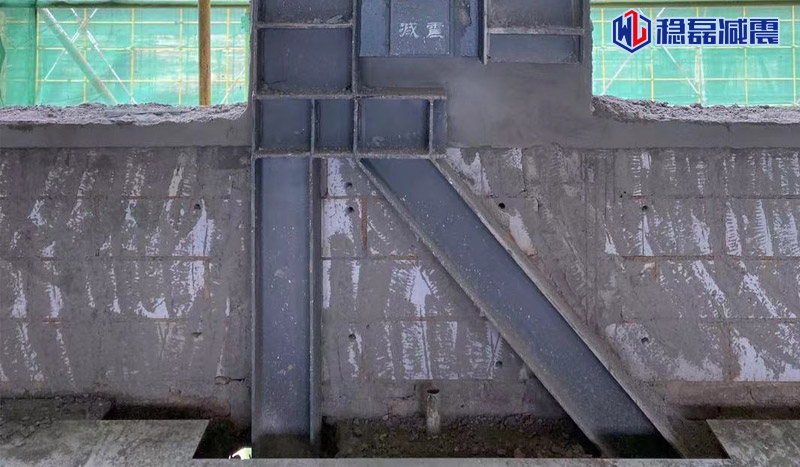

 摩擦型阻尼器支撑式连接

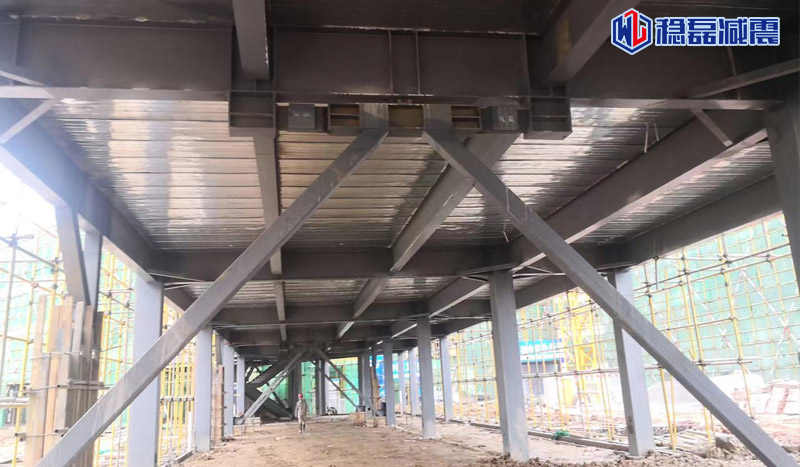

 摩擦型阻尼器钢悬臂连接

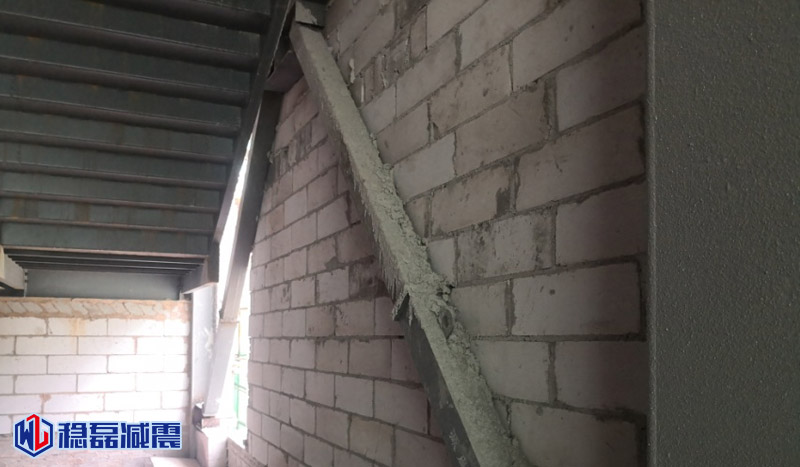

 轴向金属阻尼器连接


目前,该项目已经完成全部600多套减震产品安装。该项目在通过在结构中设置阻尼器,有效减轻了主体结构在多遇和罕遇地震下的地震作用,大大提高了结构的抗震性能与抗震安全储备。通过减震产品及其连接形式的创新,提高了项目的安全性、结构抗震性能的可靠性,从而实现对结构抗震安全的保驾护航。
