减震案例专篇:中国移动(云南昆明)数据中心二期项目减震设计
浏览次数:2089发布时间:2021-11-18

本工程应用了稳磊减震设计生产的大吨位屈曲约束支撑(BRB),并根据受力大的特点,设计了格栅式预埋件。

一、项目概况

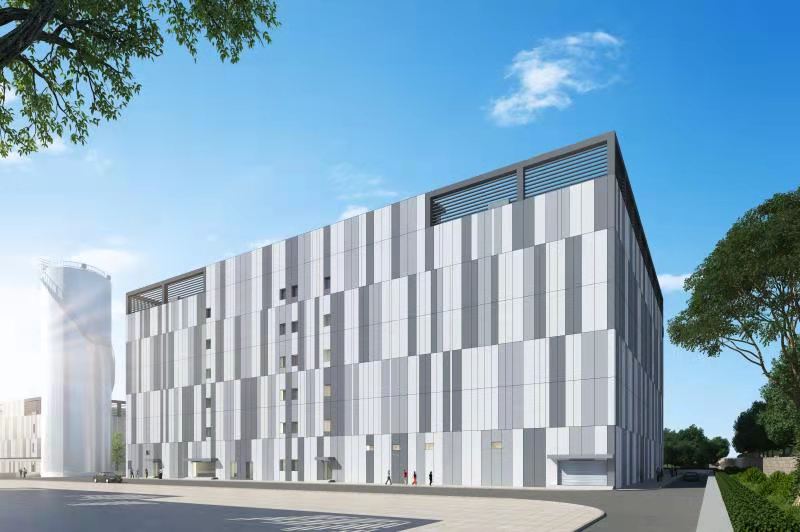

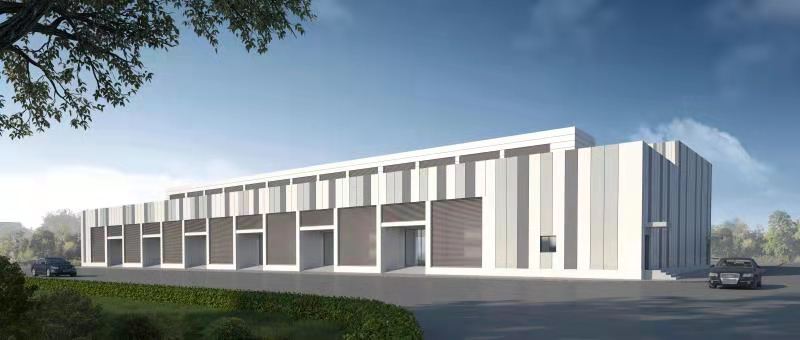

中国移动(云南昆明)数据中心二期建设项目位于云南省昆明市呈贡信息产业园内,建设用地78941.52平方米,约合118亩。本次工程为一栋数据机房及一栋动力中心,总建设面积33970㎡;其中动力中心为单层建筑,数据机房为六层高层建筑。

依据《建筑工程抗震设防分类标准》,两栋建筑均为重点设防类(乙类)建筑;根据《云南省隔震减震建筑工程促进规定》要求,均需做减隔震设计。从工期要求及经济性方面考虑,采用减震设计。



二、减震方案分析

项目位于呈贡区,抗震设防烈度为8度0.2g,第三组;建筑位于陡坎附近,根据《建筑抗震设计规范》要求,地震作用放大系数取值为1.10。

动力中心为单层建筑,沿四角及周边布置一定数量的屈曲约束支撑(BRB)即能很好的满足设计要求。

设备机房为高层建筑,框架柱间距为8.4m、8.8m、9.3m较大跨度,楼板活荷载很大,造成地震作用较大,结构抗侧刚度不足,故选取能够为结构提供较大抗侧刚度的屈曲约束支撑(BRB)做为减震消能设备。BRB遵循“均匀、分散、周边、对称”的原则,优先在建筑的四角进行布置;考虑到侧向力作用下,楼板平面的刚性不能得到保证而会增加框架的负担,所以同向布置的BRB间距不宜过大,在不影响建筑使用功能的前提下,沿周边及内部均布置了BRB。BRB为结构提供了较大的抗侧刚度和抗扭转能力,使得梁柱截面得以减小,降低了含钢量。同时提高了建筑梁下净高,增加了建筑使用面积,有利于设备的安置,且使得结构各项计算指标均较好的满足了规范要求。

由于设备中心地震作用较大,选取了承载力较大的BRB。BRB承载能力大,按常规方法设计的产品外观尺寸较大,影响了风井通风面积;产品设计部门通过优化产品设计,减小了BRB对风井的遮挡,满足了建筑使用功能要求。根据《建筑消能减震技术规程》要求,预埋件作用力取值为消能器设计出力的1.2倍;大吨位BRB对预埋件的要求很高,通过方案比选,采取了格栅式预埋件,既能满足受力要求,又比常规的锚筋式预埋件大大节省了含钢量。
